Spécificités techniques

Descriptif produit

Cet élément peut être fixé au mur dans deux sens différents selon son utilisation en partie haute ou en partie basse de la structure.Les propriétés mécaniques seront identiques quelque soit le sens de montage grâce à un mécanisme de fixation du tube par pincement.

Fonctionnalités

Cette équerre est dite «5 voies » car elle permet le raccordement de :
- Deux tubes horizontaux à droite et à gauche de l’équerre par l’intermédiaire de cubes queue d’aronde.
- Deux tubes verticaux au-dessus et au-dessous de l’équerre grâce à l’utilisation de cubes queue d’aronde.
- La 5ème voie étant représentée par la partie perpendiculaire au mur de soutien.

Dimensions

Largeur = 117mm
Hauteur 127 mm
Poids: 155,40g

Recommandations (voir partie «Guide d’Assemblage»).
  • Ces équerres sont, bien entendu, destinées à être fixées au mur à l’aide de deux vis M6.
  • Les cubes à queue d’aronde pourront être insérés après fixation de l’équerre sur le mur.

Une qualité de fabrication  pour une précision d’exécution.

Toutes nos pièces sont fabriquées en impression 3D dans nos ateliers grâce à notre ferme d’imprimantes.

La très grande précision apportée lors de sa conception permet de garantir une résistance mécanique optimale, nos équerres sont munies d’un système de blocage par compression qui optimisera la rigidité de la structure.

Le tube sera pris en sandwich entre deux éléments fixes ce qui apportera une résistance maximale.

Pour ce faire vous devrez percer un trou de Ø 8mm dans la partie inférieure du tube carré pour permettre le passage de la vis de blocage.

L’Equerre est la pièce  qui permet des réalisations supportant des lourdes charges, elle est indispensable aux autres éléments de la gamme WALL-DE-FIX   vous permettant  de laisser s’exprimer votre créativité.

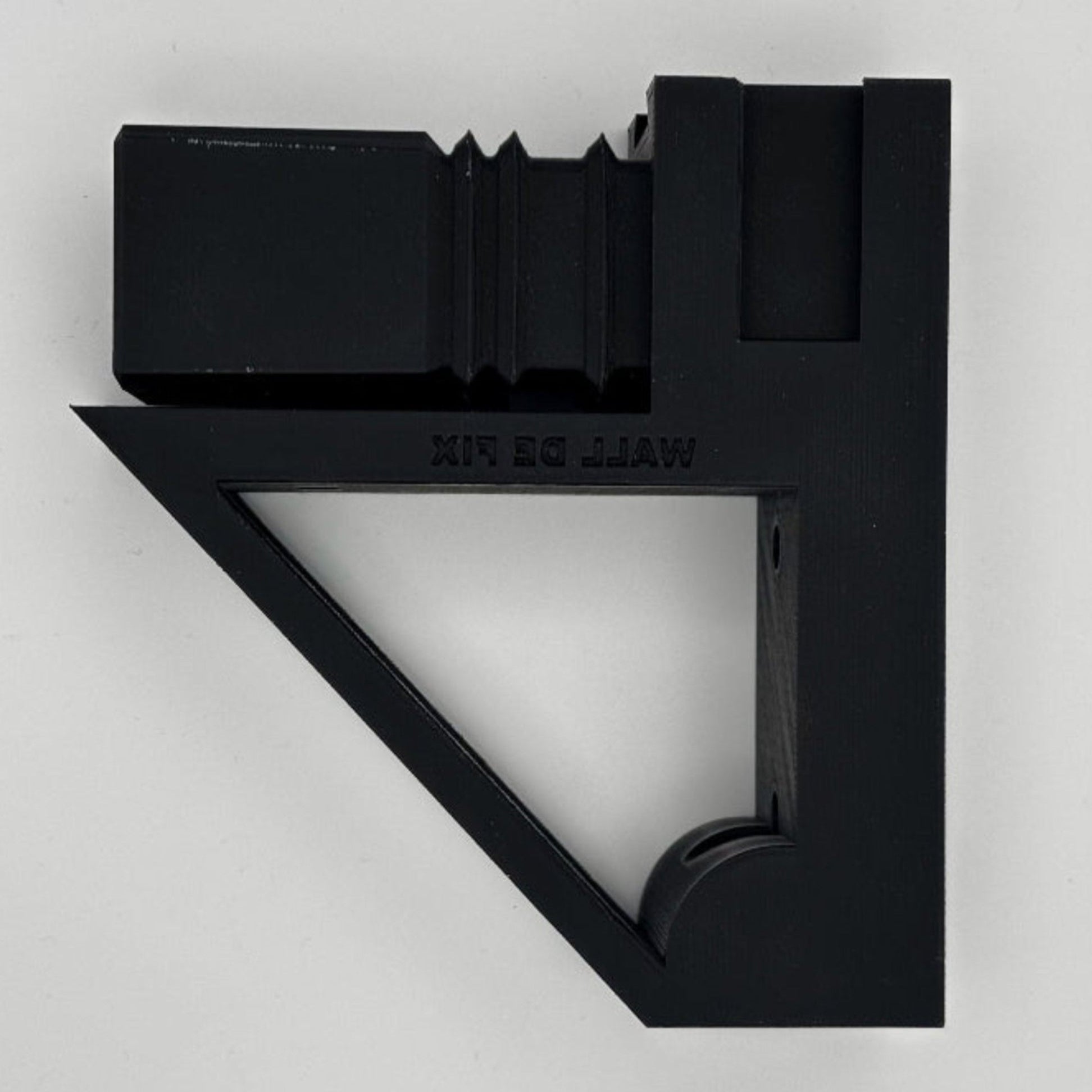

La précision d’assemblage avec la Maxi Equerre

La Mini Equerre est dite 5 voies car elles permettent le raccordement de 5 tubes dans 5 directions différentes.

Le seul élément associé est le cube «queue d’aronde» orange qui assure les jonctions.

La Mini Equerre possède un guide noir présentant des ailettes  permettant l’insertion du tube de liaison carré.

Il est important de noter que le montage des cubes «queue d’aronde» doit se faire dans un ordre précis:
Il faut tout d’abord connecter les cubes horizontaux puis dans un second temps les cubes verticaux en dernier et permettra le blocage de l’ensemble.

La fixation au mur de soutien peut se faire indifféremment avant ou après la pose des cubes orange .

Elle se fera par l’intermédiaire de deux vis M6 en utilisant des chevilles adaptées au support.

Sur commande,contactez nous.

Conception unique adaptée à la gamme WALL-DE-FIX.

Comme il est possible de le constater sur la vue en coupe du système de blocage  l’Equerre WALL-DE - FIX,le
tube carré est immobilisé par la partie de l’équerre qui pénètre à l’intérieur
(hachurée sur le croquis) grâce à la vis qui met le tube en compression

En fonction de leur disposition, il sera possible de les tourner de 180° sans perdre en efficacité.

La Mini Equerre permet vos réalisations les plus créatives et aptes à supporter de lourdes charges.

FAQs

Veuillez lire notre FAQs pour en savoir plus.

Comment les pièces de la gamme WALL-DE-FIX sont-elles fabriquées ?

Toutes nos pièces de la gamme WALL - DE - FIX sont fabriquées en impression 3D dans nos ateliers grâce à notre ferme d’imprimantes.
Nous apportons le plus grand soin dans la qualité de la réalisation de chaque pièce qui est contrôlée avant expédition.

Quelle matière est utilisée pour la fabrication de la gamme WALL - DE – FIX ?

La matière utilisée pour la fabrication de la gamme WALL - DE - FIX est le PLA. L’Acide Polyactique qui est un polymère biodégradable est le plus souvent obtenu à partir d’amidon de maïs, ce qui en fait la première alternative naturelle au polyéthylène. C’est pourquoi on le classe dans la catégorie des bioplastiques.

Quelles sont les conditions de conservation des pièces de la gamme WALL - DE – FIX ?

Pour garantir des propriétés mécaniques et structurelles optimales il est recommandé d’utiliser les éléments WALL - DE - FIX dans des environnements avec une température comprise entre 10° et 45°. Conserver les pièces à l’abri de la chaleur avant le montage.
